2025 年 9 月 22 日，联发科在深圳召开 "2025 天玑旗舰芯片新品发布会"，正式推出全新旗舰移动 SoC 天玑 9500。
这款基于台积电第三代 3nm 工艺打造的芯片，集成 300 亿 + 晶体管，凭借全大核 CPU、旗舰级 GPU 与双 NPU 架构的三重突破，叠加创新的多媒体与连接能力，一举将 PC 级算力与主机级游戏体验融入了移动端，这也标志着联发科正在从性能挑战者向体验领航者转变。 下面具体介绍一下天玑 9500的参数情况：
CPU架构：全大核设计兼顾性能与能效
天玑9500采用基于Armv9.3指令集的第三代全大核CPU架构，包括1颗主频高达4.21GHz的C1-Ultra超大核、3颗C1-Premium超大核与4颗C1-Pro大核。

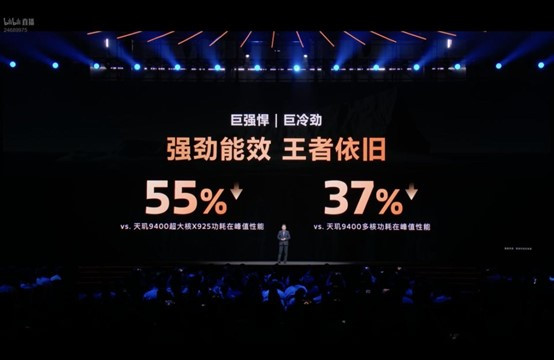

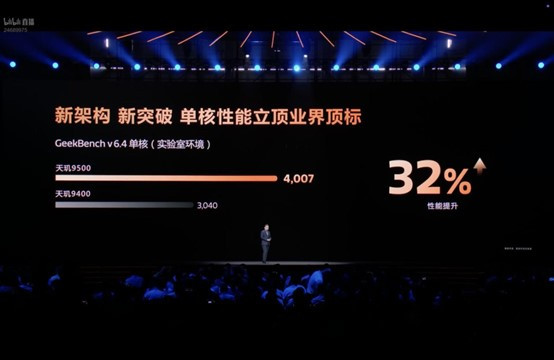

联发科官方数据显示，其单核性能提升了32%，首次匹敌苹果当代旗舰，多核性能提升了17%，而在达到上一代天玑9400峰值性能时，超大核功耗反而降低了55%，多核功耗降低了37%。

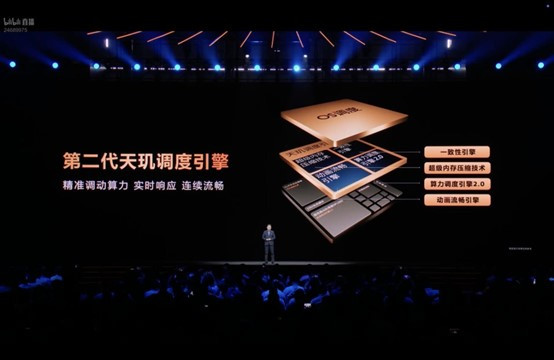

此外，L3缓存容量提升至16MB，系统缓存保持10MB，结合第二代天玑调度引擎与动态电压调控技术，进一步优化了高负载场景下的能效表现。
GPU与图形技术：主机级光追落地移动端

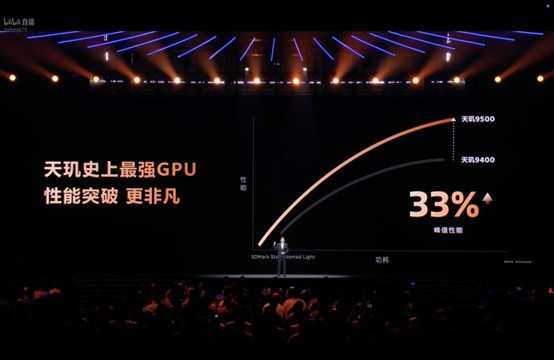

天玑9500首发搭载Arm Mali G1-Ultra GPU，引入新一代光线追踪单元RTUv2，光追渲染性能提升119%，峰值图形性能提升33%，功耗则降低42%。

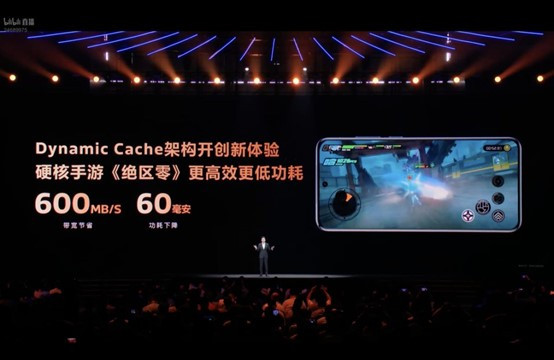

值得关注的是，其首次在移动端实现GPU Dynamic Cache架构，允许GPU灵活调用系统缓存，减少数据搬运需求。
联发科表示，天玑9500已支持120帧全局光追，并兼容虚幻引擎5.5 Nanite与5.6 MegaLights渲染方案，在《暗区突围》《三角洲行动》等重度游戏中可实现144帧满帧稳定运行。
双NPU架构：端侧AI从功能到常驻的进化

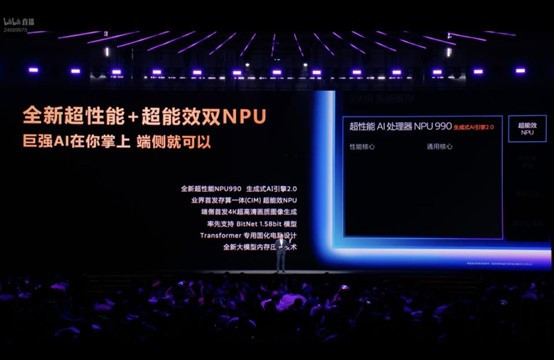

天玑9500创新性地采用“超性能+超能效”双NPU设计。
其中，超性能NPU 990依托Transformer专用固化电路与生成式AI引擎2.0，峰值算力提升111%，支持端侧4K文生图与128K长文本处理，并率先实现BitNet 1.58bit量化技术，模型内存占用降低20%。

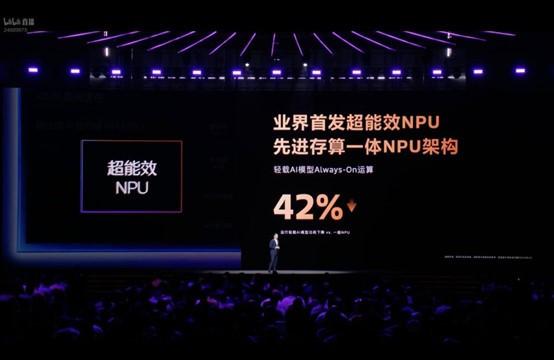

超能效NPU则采用存算一体架构，专注于低功耗AI任务的常驻运行，功耗降低42%。

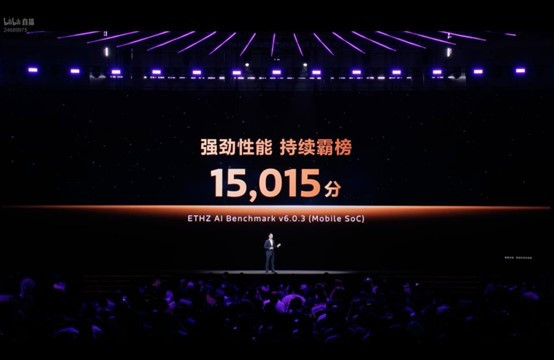

在ETHZ AI Benchmark v6.0.3中，天玑9500以15015分的成绩位列第一。
影像与显示：专业级视频与自适应画质增强

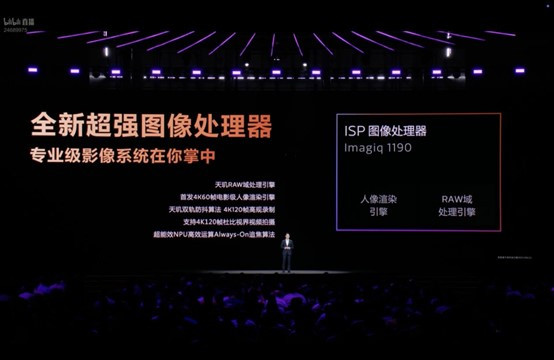

搭载全新Imagiq 1190 ISP，天玑9500支持4K 60帧人像视频录制、双轨防抖算法及2亿像素高画质直出。

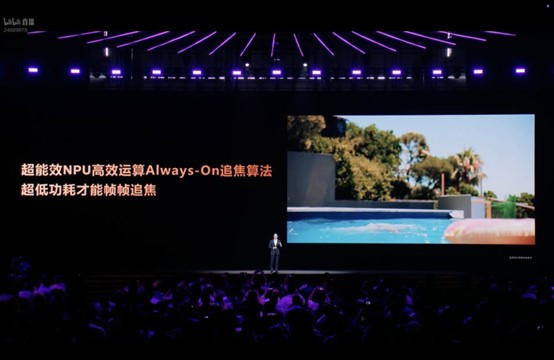

通过超能效NPU实现的实时追焦技术，对焦延迟降至33毫秒。

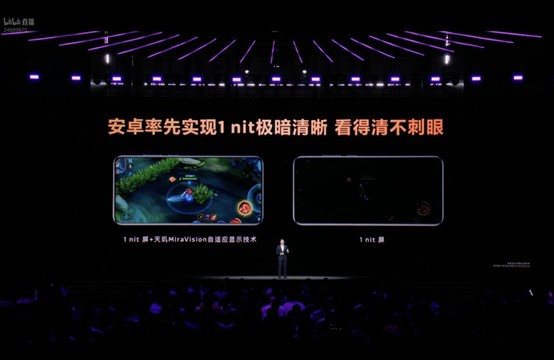

显示方面，MiraVision自适应技术可根据环境光动态调节屏幕对比度与饱和度，兼顾户外高亮可视性与1nit极暗环境下的护眼显示。
通信与系统级能效优化

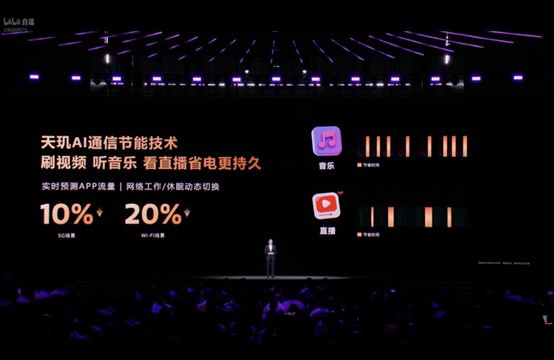

天玑9500集成5G UltraSave与Connect UltraSave技术，在5G与Wi-Fi场景下分别实现10%与20%的功耗下降。
AI选网技术与AI定位引擎进一步优化网络延迟与城市密集区域的定位精度。
据悉，vivo X300系列与OPPO Find X9系列等首批搭载天玑9500的终端将于2025年第四季度上市。

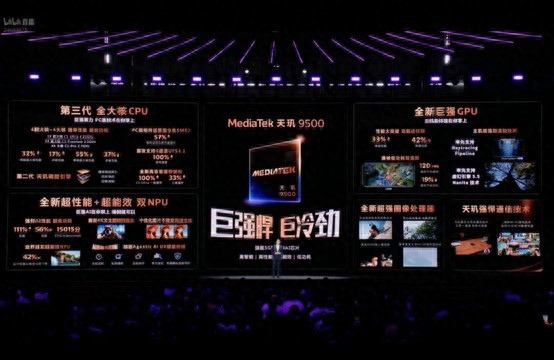

联发科强调，天玑9500不仅追求算力提升，更通过架构级创新与全链路优化，推动端侧AI从“功能调用”向“常驻智能”演进，为高端移动体验树立新标杆。 附：一图看懂天玑9500
